Цель проекта
Проект направлен на автоматизацию управления рольставнями в офисных и административных помещениях. Основная цель разработки — повышение удобства эксплуатации, снижение рутинных операций и интеграция управления рольставнями в экосистему «умного офиса».
Решение позволяет автоматизировать процессы открытия и закрытия рольставней как по команде пользователя, так и на основе внешних событий (например, системы контроля доступа или расписаний).
Описание проекта
Разработанное устройство представляет собой компактный контроллер управления электроприводами рольставней, обеспечивающий как автоматизированный, так и локальный режим работы.
Основные возможности:
- автоматическое управление через систему «умного офиса»;
- локальное ручное управление при отсутствии связи с сервером;
- управление движением рольставней по принципу «одно нажатие — движение до конечного положения»;
- интеграция с системами автоматизации зданий;
- поддержка беспроводного подключения (Wi-Fi);
- светодиодная индикация режимов работы;
- питание от сети 220 В;
- конструкция, позволяющая встраивание в стандартные монтажные подрозетники.
Дополнительным преимуществом является повышенная отказоустойчивость устройства благодаря аппаратной защите от зависания управляющего контроллера.

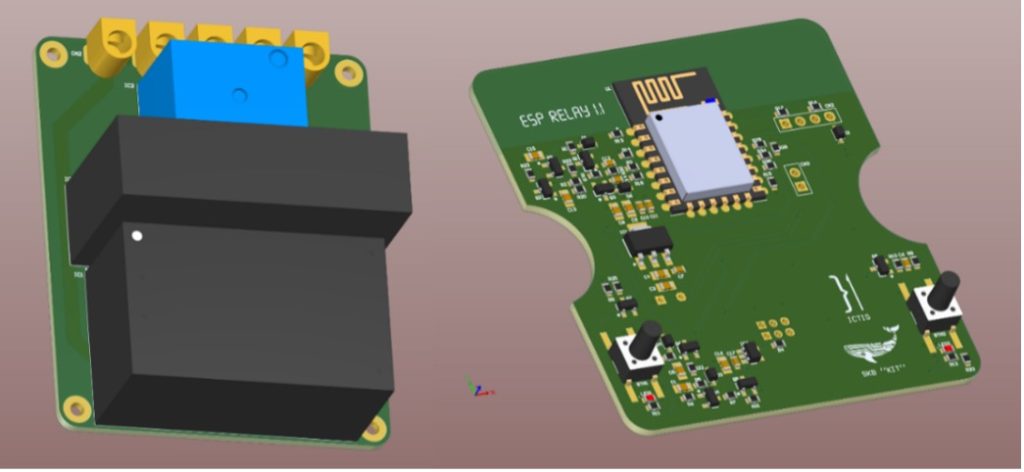

Рисунок 1 – 3D-модели плат

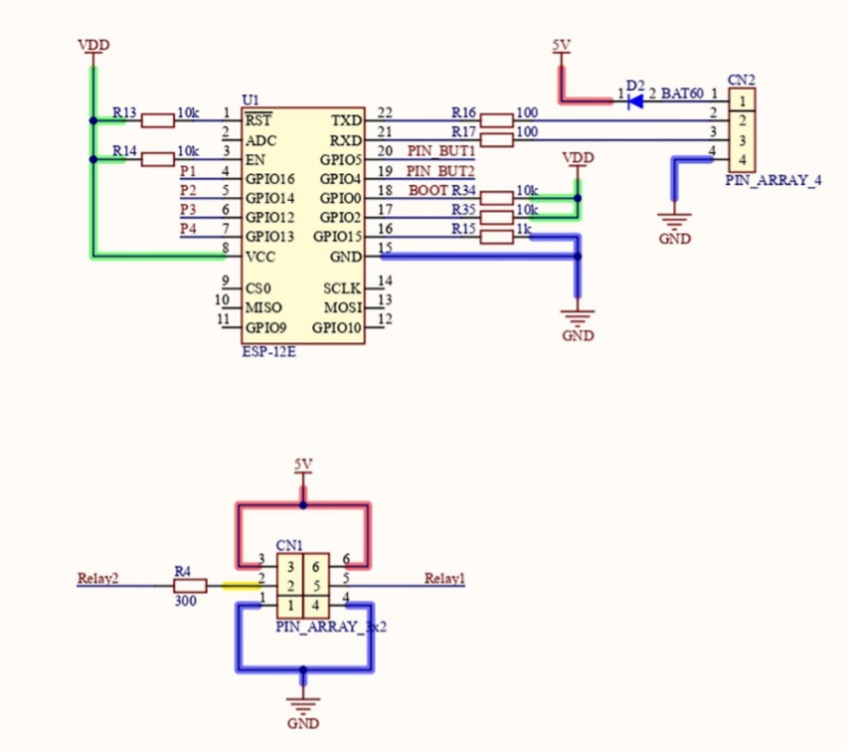

Рисунок 2 – Обвязка микроконтроллера ESP-12E

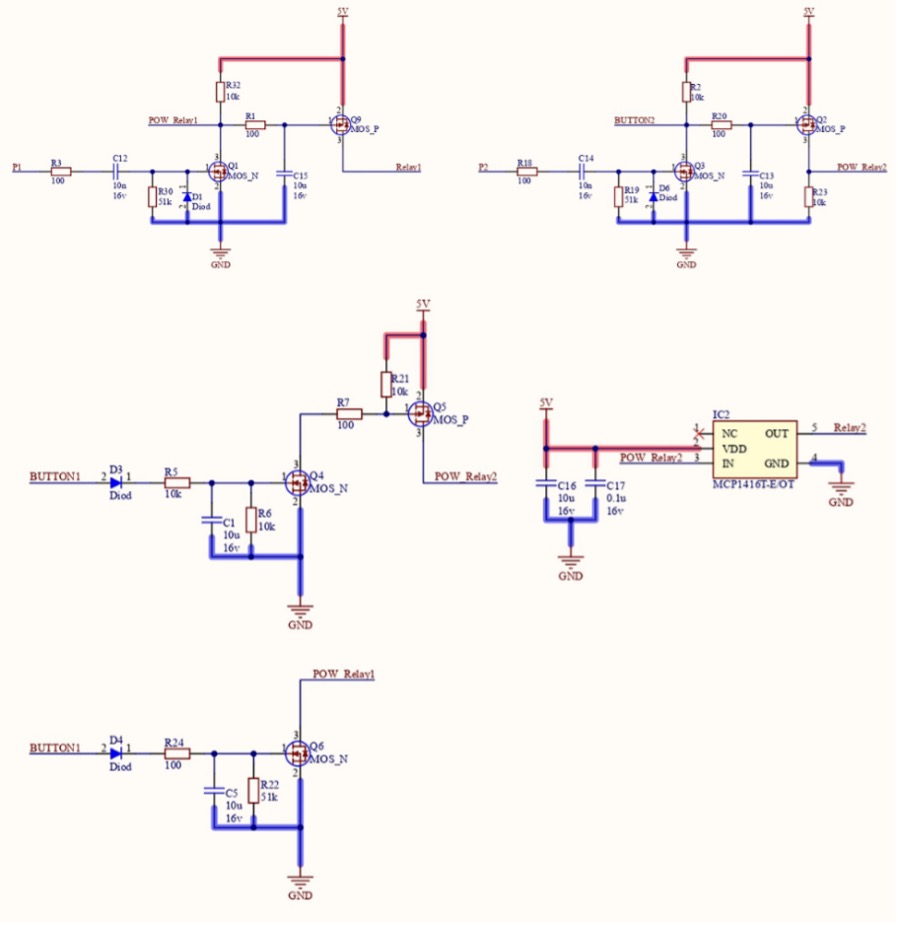

Рисунок 3 – Модуль аппаратной защита от зависания и аппаратной задержки включения реле

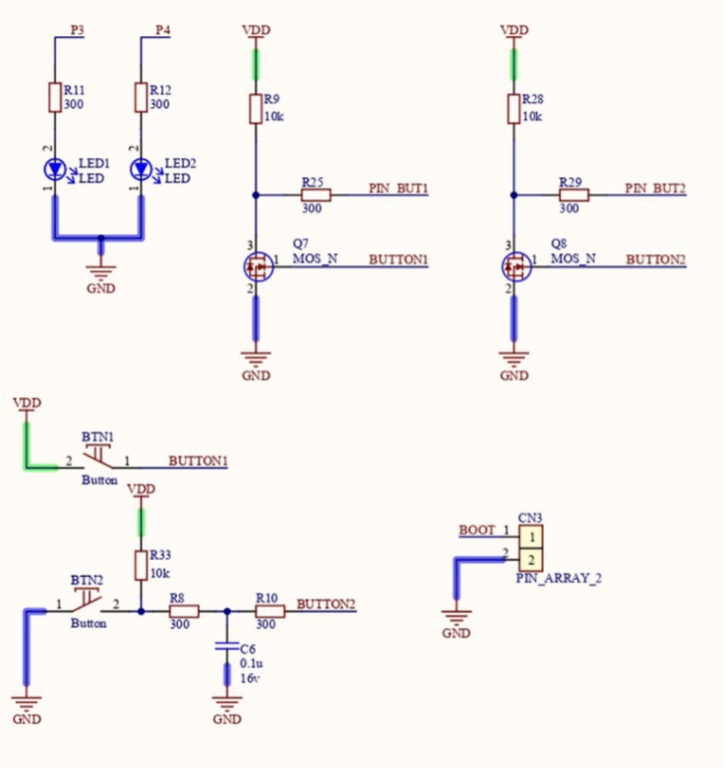

Рисунок 4 – Модуль кнопок

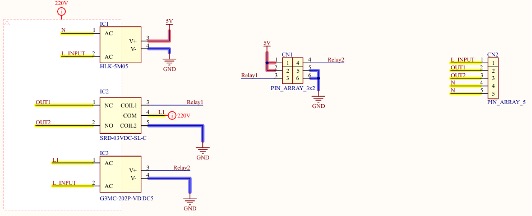

Рисунок 5 – Силовая часть
Стек технологий
В ходе реализации проекта использовались:
- программирование встроенных систем на языке C;
- проектирование электронных схем и печатных плат в специализированных CAD-средах;
- разработка встроенного программного обеспечения микроконтроллеров;
- технологии беспроводной интеграции с системами автоматизации.
Нетипичная задача и её решение
Одной из ключевых инженерных задач стала разработка аппаратной защиты от зависания контроллера, исключающей неконтролируемое движение рольставней при сбоях. Также применена комбинированная схема коммутации с использованием твердотельного и электромеханического реле, что повышает надёжность работы устройства и предотвращает залипание контактов.
Сложности в ходе реализации
Залипало реле из-за высокого пускового тока, сделали комбинированное управление, которое закрывает потребность в реализации дополнительной логики по предотвращению одновременного нажатия двух кнопок.
В процессе создания устройства выполнялось несколько итераций перепроектирования электронной платы и корпуса. Особое внимание уделялось корректной работе локальных кнопок управления и обеспечению надёжной коммутации нагрузки.
Перспективы развития проекта
В настоящее время устройство проходит этап тестирования в реальных условиях эксплуатации. В дальнейшем планируется:
- расширение внедрения в инфраструктуру умных офисов;
- мелкосерийное производство;
- коммерциализация решения другиму организациям.
